Das 6D BIM Terminal
Ein intelligentes Werkzeug für Architekten, Ingenieure und Bauunternehmer

Building Information Modeling (BIM) bietet gute Voraussetzungen, um Umwelt- und Nachhaltigkeitsaspekte eines Gebäudes schon in der Planungsphase zu berücksichtigen. Im „6D BIM Terminal“ werden Daten, die für Lebenszyklusbewertungen und Ausschreibungen von Bauleistungen notwendig sind, zur Verfügung gestellt. Das Open-source-Tool soll vor allem KMUs unterstützen und den Einstieg in die komplexe BIM-Planung erleichtern.

ForschungÖkobilanzen und Lebenszykluskosten

Ziel des Forschungsprojekts 6D BIM Terminal war es, die Lücke zwischen Building Information Modeling (BIM) und FachplanerInnen zu schließen und eine durchgehende planungsbegleitende Lebenszyklusanalyse mit BIM zu unterstützen. Dies erfordert – zusätzlich zur geometrischen Darstellung (3D) im digitalen Gebäudemodell – Daten zu Terminen (4D), Kosten (5D) und Nachhaltigkeitsaspekten (6D). Im neu entwickelten Tool 6D BIM Terminal werden diese Daten ergänzt und damit Ökobilanzen, Lebenszykluskosten und Leistungsverzeichnisse erzeugt.

In das Programm werden zunächst Gebäudemodelle im offenen IFC4-Format[1] eingelesen und in einer 3D-Ansicht dargestellt. Such- und Filterfunktionen, verschiedene Ansichten und weitere Features ermöglichen, die Bauelemente genau zu untersuchen und auszuwählen. Mit Hilfe eines Kataloges an Bauelementen und gebäudetechnischen Anlagen werden die Kosten- und Nachhaltigkeitsdaten zugeordnet. Mit einem Klick auf „Report“ wird eine Auswertung des gesamten Gebäudes angezeigt.

Das 6D BIM Terminal mit dem Konzept der Kataloge und „Rezepte“ (für die Zuordnung von Katalog- zu BIM-Elementen) ermöglicht praktisch beliebige Auswertungen der im BIM-Modell enthaltenen Informationen. In der „Community Edition“ können AnwenderInnen die vorhandenen Source Codes nutzen oder eigene Codes ergänzen.

Das Forschungsprojekt stellt eine gelungene Kooperation zwischen Mitgliedern der Austrian Cooperative Research (ACR) und Softwarehäusern dar: Die ACR-Institute IBO, AEE INTEC und GET brachten ihr Know-how zur Lebenszyklusanalyse und Nachhaltigkeitsbewertung von Bauprodukten und gebäudetechnischen Anlagen ein. Die Datenbasis lieferten die Projektpartner baubook (Ökobilanzdaten) und ib-data (Ausschreibung, Vergabe und Abrechnung; Baumanagement-Software ABK). A-NULL Development zeichnet für die Entwicklung des Prototyps verantwortlich.

Ein besonderes Highlight ist die Nominierung des Projekts für den Preis der Brancheninitiative Bauwirtschaft 2020. Aufgrund der durch die Bundesregierung verkündeten Schutzmaßnahmen gegen das Corona-Virus (COVID-19) musste die Preisverleihung am 23. April 2020 abgesagt werden. Das 6D BIM-Terminal Projekt ist aktuell auf der FFG-Website Forschungserfolge in der Baubranche zu finden.

In Kürze wird das 6D BIM Terminal unter https://bimterminal.com/ open source zur Verfügung stehen.

Das Projekt wird durch das BMK im Programm Stadt der Zukunft gefördert.


[1] Die Industry Foundation Classes (IFC) sind ein offener Standard im Bauwesen zur digitalen Beschreibung von Gebäudemodellen (Building Information Modeling).



Projektbeteiligte:

IBO - Österreichischen Instituts für Bauen und Ökologie GmbH (Projektleitung)

ib-data GmbH, baubook GmbH

Güssing Energy Technologies (GET)

AEE – Institut für Nachhaltige Technologien, A-NULL Development GmbH

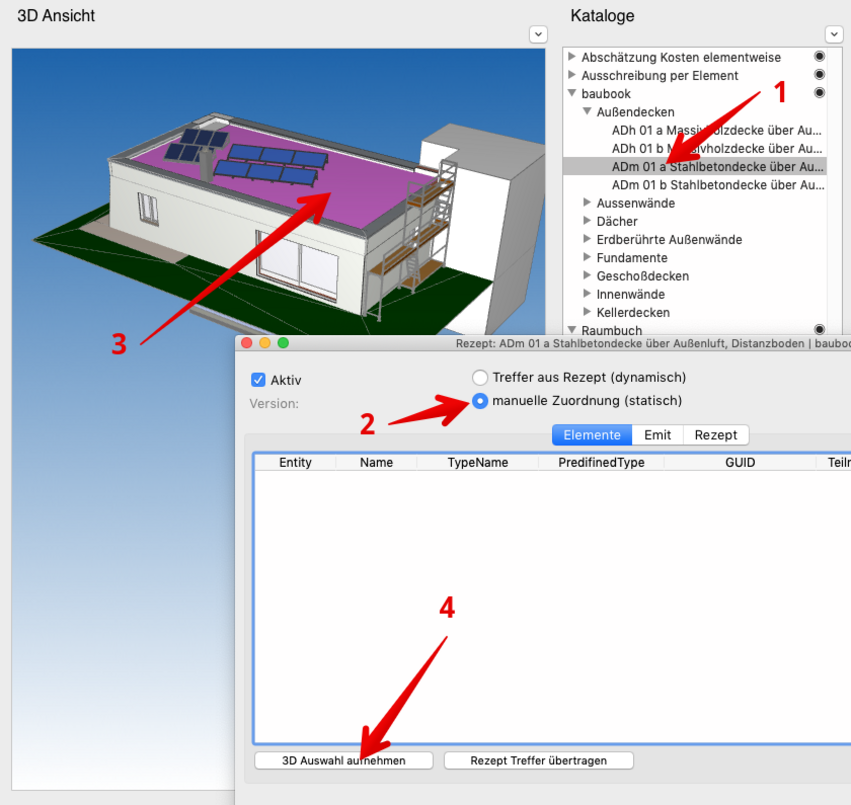

Einem 3D-Element kann eine Konstruktion aus dem Bauteilkatalog entweder automatisch (per Rezept) oder manuell zugeordnet werden. Quelle: A-NULL Development GmbH

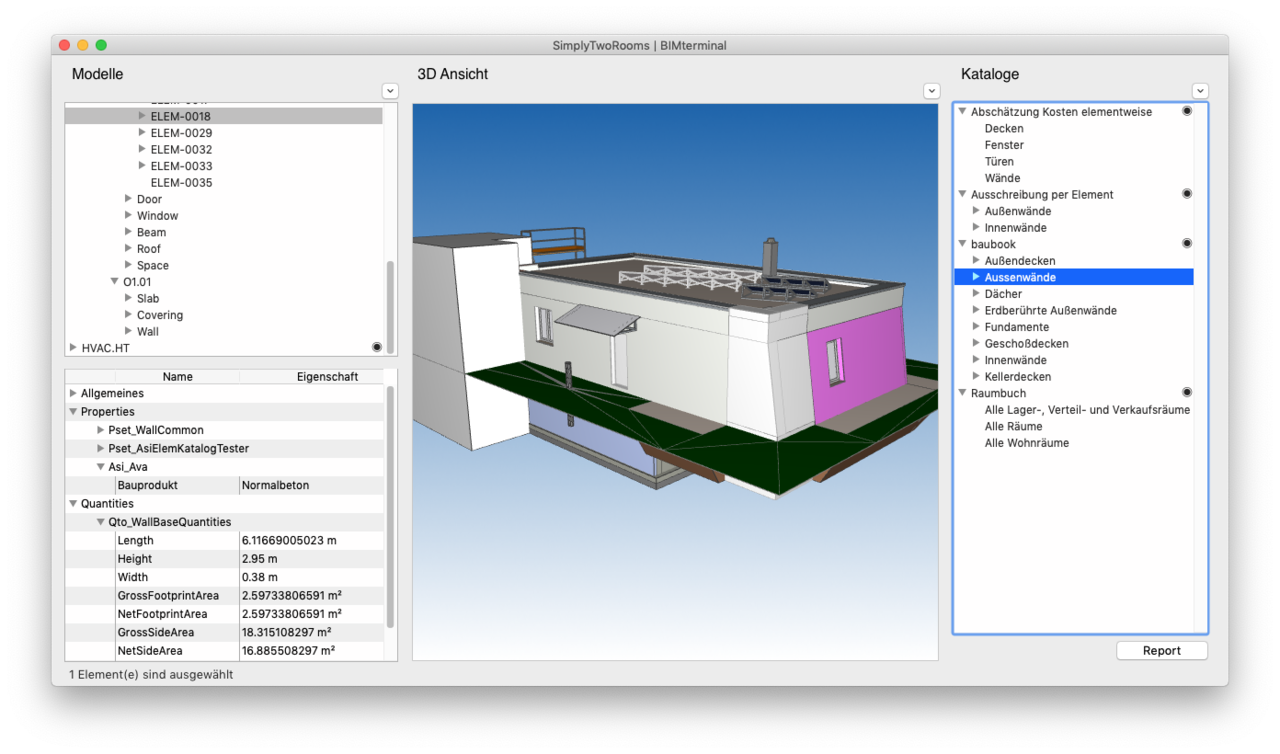

Die Oberfläche gliedert sich in drei Bereiche (v.l.n.r.): Datenbrowser / 3D-Darstellung / Kataloge für Zuordnung und Auswertungen. Quelle: A-NULL Development GmbH
